二、云计算典型应用案例

（一）案例概述

我公司属于设备产品上云中的智能化设备和产品上云。企业通过设备上云，借力众升物联云平台汇聚各产线实时数据，从而实现数据统一存储与分析，提高数据利用率减少数据孤岛为上层个业务系统提供有效数据支撑；同时形成设备统一监控与管理，提高设备利用率同时为设备运维提供数据支撑。

（二）主要作用

目前正元管业厂内专业设备种类与数量多并涵盖生产制造、质量检验多环节等，产生的数据涉及专业广范围大、数据采集与管理复杂，同时这些现场数据对生产过程以及生产组织优化又极为重要，因此规划建设厂级数据采集平台，汇聚各车间生产实时数据，从而实现数据统一存储与分析，提高数据利用率减少数据孤岛为上层个业务系统提供有效数据支撑；同时形成设备统一监控与管理，提高设备利用率同时为设备运维提供数据支撑。

（三）案例详情

1. 背景

目前厂内专业设备种类与数量多并涵盖生产制造、质量检验等多环节，产生的数据涉及专业广范围大、数据采集与管理复杂，同时这些现场数据对生产过程以及生产组织优化又极为重要，因此通过设备上云，借力众升物联云平台汇聚各产线实时数据，从而实现数据统一存储与分析，提高数据利用率减少数据孤岛为上层个业务系统提供有效数据支撑；同时形成设备统一监控与管理，提高设备利用率同时为设备运维提供数据支撑。

2. 上云实践

2.1方案设计

2.1.1焊管车间配电室接入方案

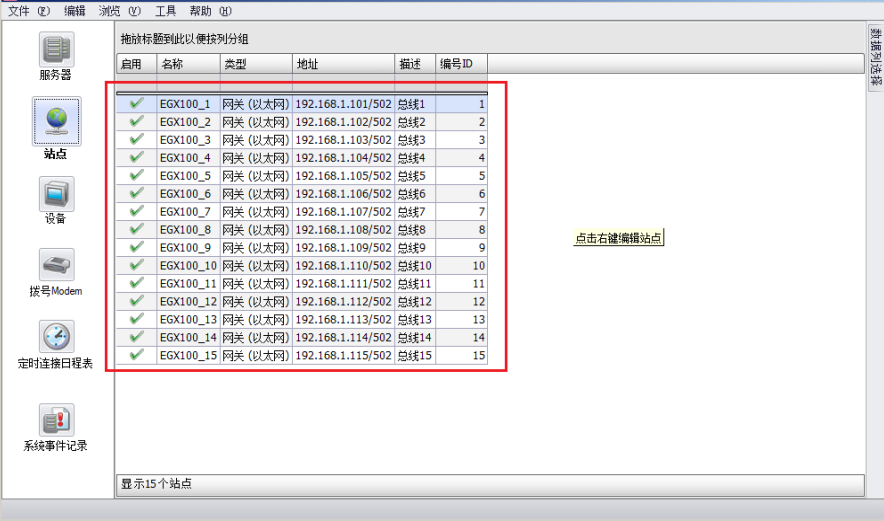

焊管车间配电室的供电是高压转换成低压的模式，由变压器将10KV的高压电转换为380V的低压给设备供电。每条生产线都有一路单独的总开关控制。对配电线路进行改造，增加多功能电表测量电量参数。在总开关下口的动力电缆A/B/C相分别增加共3个电流互感器，接入到多功能电表中，同时动力电缆的A/B/C三相分别并联出一路经保险接入到多功能电表中，通过多功能电表的内部计算，能够对整个电路中的电流、电压、频率、功率因数、有功功率、无功功率、视在功率、能耗等参数进行监测。多功能电表支持MODBUS通讯功能，可以与边缘计算网关进行通讯，将数据传输到云平台。

变压器本身支持MODBUS通讯功能，可以与边缘计算网关通讯将变压器的运行参数传输到云平台。变压器没有本体的温度参数，需增加贴片式温度传感器来测量变压器的温度，温度参数直接通过模拟量的形式进行采集。

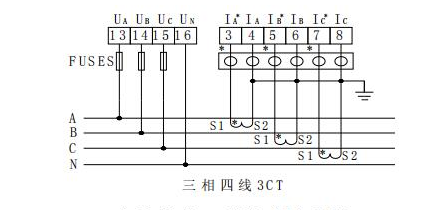

多功能电表接入改造示意图如下：

图1 多功能电表改造示意图

2.1.2焊管车间生产线设备接入方案

焊管车间的生产线共分为纵剪、上料、拖动、焊接、飞锯、调直、平头、打包8个工位，每个工位对应设备的运行信号和设备参数都需要采集。设备的运行状态需要确认每个工位配电柜内是否预留运行状态的点位，如果有预留直接采集DI信号，如果没有预留运行状态点位，则需要确认接触器的型号来选取辅助触点的型号。设备的运行参数有些存储在PLC中，而现场大部分PLC的通讯口都被占用，需增加协议转换模块，模块能扩展以太网接口，边缘计算网关通过以太网与PLC进行数据通信。电机温度的采集通过在电机表面增加贴片式温度传感器来测量，温度参数直接通过模拟量的形式进行采集。

2.1.3镀锌车间生产线设备接入方案

镀锌车间整个工艺流程的大多数数据都是由中控室的两台PLC（西门子S7300PLC和欧姆龙PLC）集中进行采集控制，边缘计算网关只需与两台主控PLC进行通讯即可采集数据上云。不过现场两台主控PLC都只有一个通讯接口，且通讯接口已被占用，需增加协议转换模块，模块能扩展出以太网口可与边缘计算网关进行通讯。根据对现场的了解，两台主控PLC控制着镀锌车间所有生产线的生产，而现场改造需摘除PLC通讯接口上现有的扩展设备，有可能会对生产造成影响。为了保障镀锌车间的安全生产，最好能够安排几个小时的时间专门用来进行设备改造。

2.2数据统计分析

2.2.1能耗平衡报告

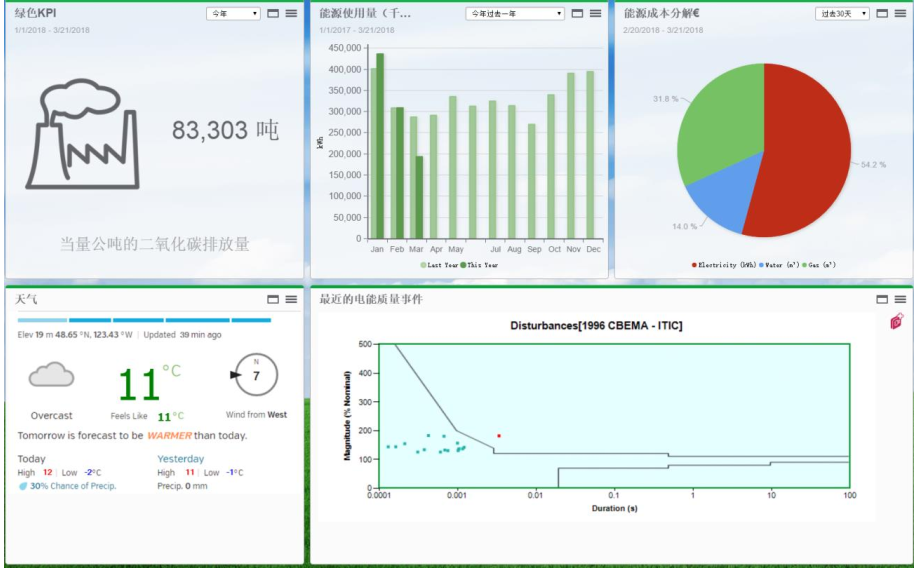

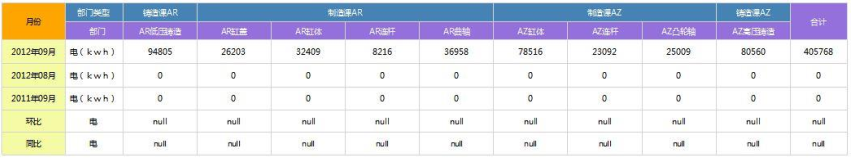

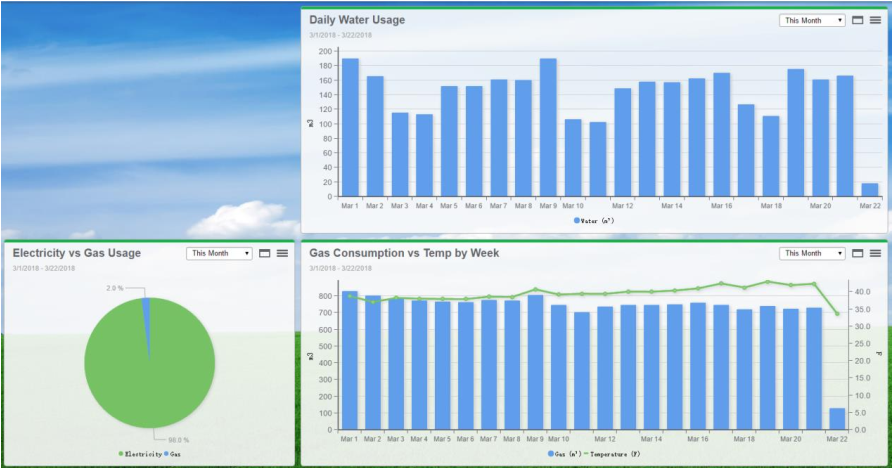

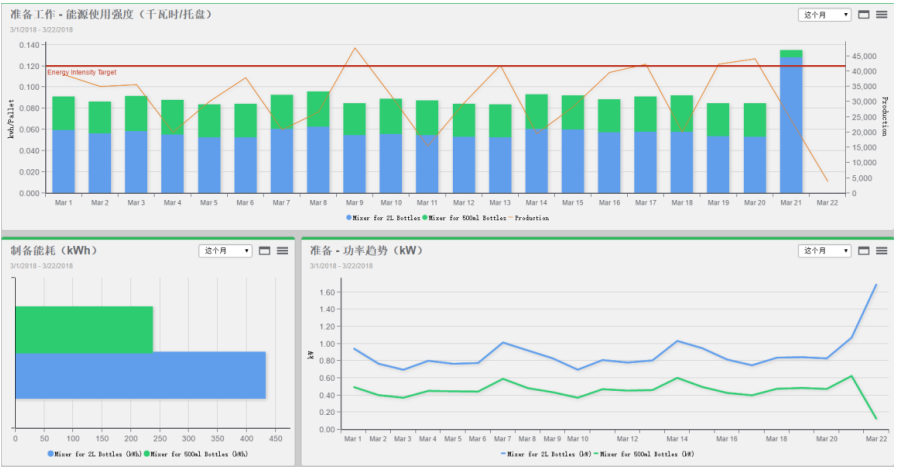

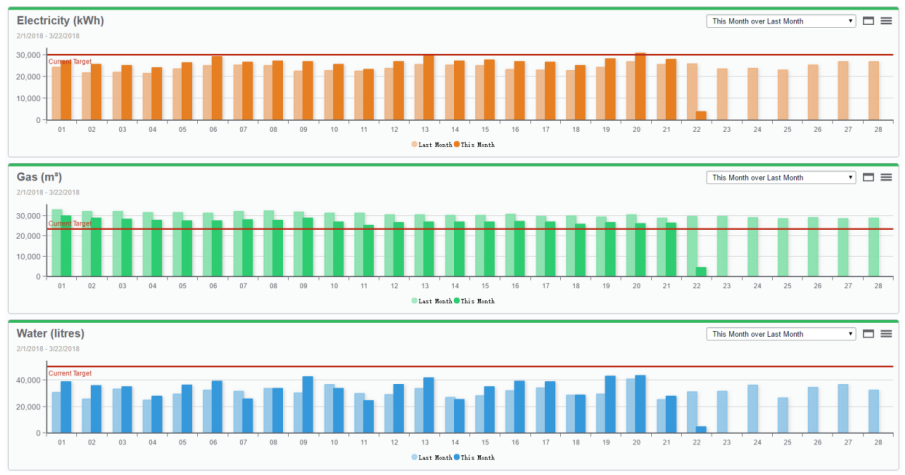

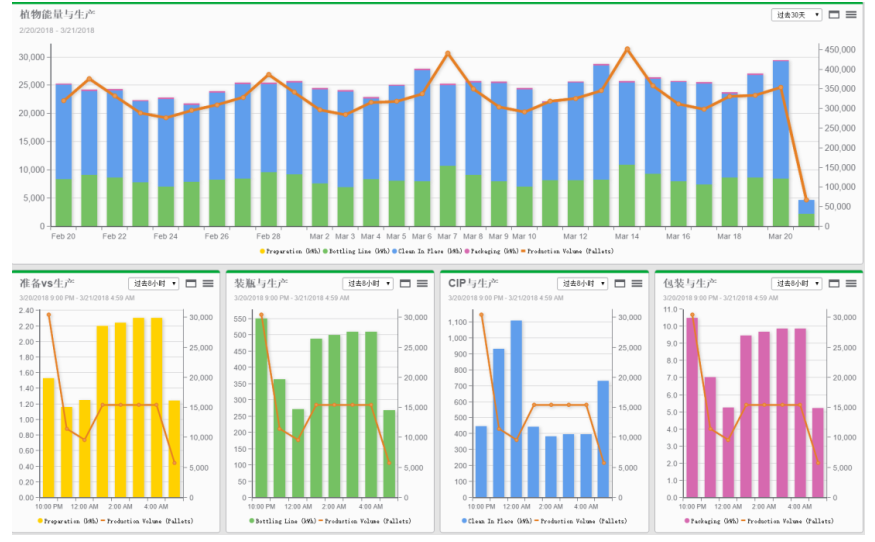

能耗平衡报告提供包括：年度平衡报表、电平衡报表、水平衡报表、蒸汽平衡报表等。也可以对能耗平衡报告进行分区管理，提供区域或建筑楼宇能耗平衡报告。如下图展示能耗平衡报告（含整体、分区域、局部、功能、时间等维度展示），可提供日报、班报、周报、月报、季报、年报等丰富报告。
